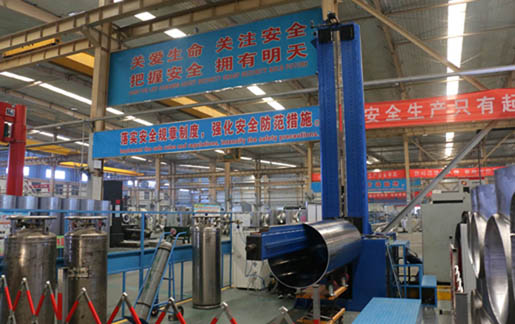

- 變極性等離子立式自動焊接機
-

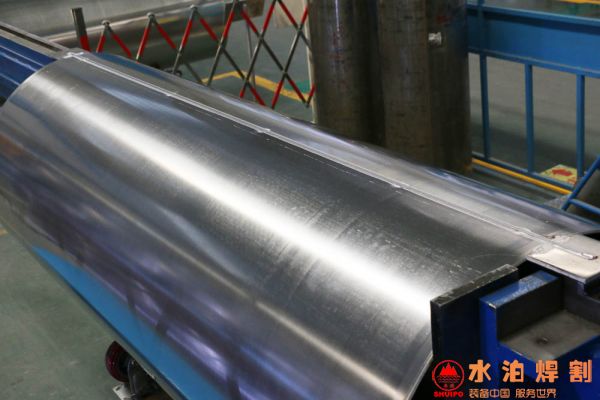

該設備主要用于鋁合金筒體縱縫焊接（不開破口，單面焊雙面成型）焊機主要由立式縱縫焊接系統、Tetrix522變極性等離子焊接電源、變極性等離子控制模塊、焊接控制系統、PMW-S180變極性等離子焊槍、制冷循環冷卻水箱等組成。
-
外貿咨詢電話 15905470098| 17616562676
-
國內咨詢電話 15864554699
- 水泊智能
產品詳情

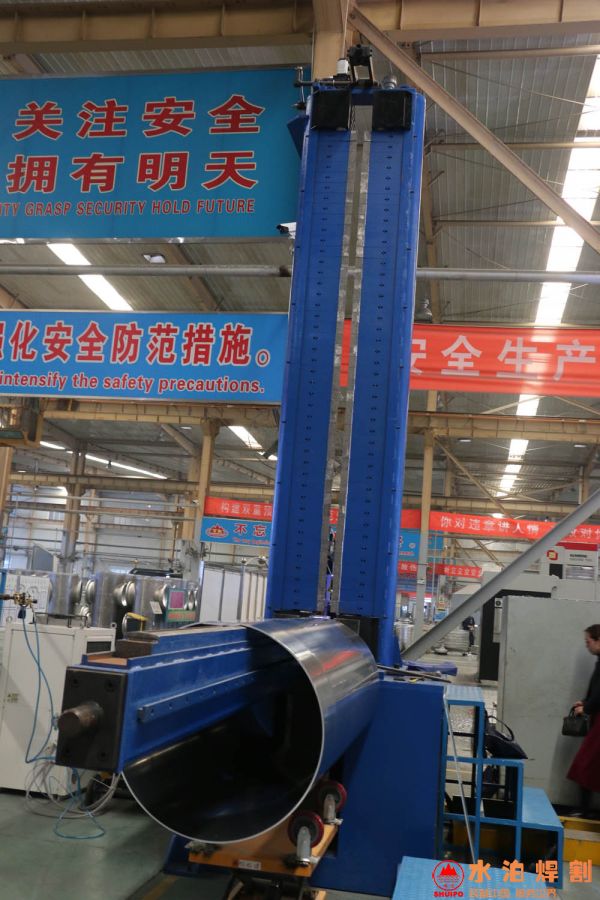

立式縱縫焊接機械系統主要是采用琴鍵式氣動壓緊機構，提供均勻穩定的工件壓緊和冷卻效果，確保焊縫的對中，大梁和焊接小車提供精密、平穩的焊接行走。從而提供高質量的焊接效果。
焊接小車行程3150mm，縱縫工件允許長度3000mm，。焊接機頭前后200mm和左右100mm水平調節行程；
琴鍵式壓緊機構，采用紫銅琴鍵，配置圓弧設計指尖，防止壓傷工件表面。壓緊力0-75kg/cm可調，并有壓力表顯示當前壓力狀態。琴鍵指尖間距在20-50mm之間可調，琴鍵壓緊長度不小于3150mm。
采用精密絲杠驅動機構和滾珠直線導軌，焊接小車行走精度為0.1mm/m。
采用氣動掛鉤設計，配合上下料動作，防止誤操作設計與PLC內部鎖定保護控制掛鉤帶有安全開關，用以防止在掛鉤沒有到位時發生琴鍵壓緊動作。
帶有筒體臥裝立焊液壓機構，方便上下料。

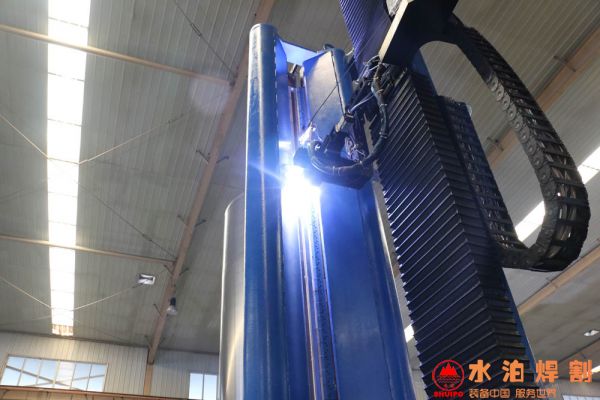

500A水冷水電氣管路，移動部位水電氣管路采用坦克鏈包籠，防止再移動過程中相互纏繞，或者被外部力量破壞，并且簡潔、美觀。
